大学课程《微机原理与接口技术》学习笔记整理

第一章微型计算机基础概论

第一讲关于

计算机的主要应用：数值计算，信息处理，过程控制
微机原理与接口技术包括：数值信息表示，微型机基本原理，汇编程序设计，半导体存储器及其接口设计，输入输出技术

第二讲微型计算机系统组成

计算机系统：
- 硬件系统
  - 主机系统：CPU，存储器，输入输出接口，总线
  - 外部设备
- 软件系统
能够与CPU直接进行信息交换的部件属于主机系统，不能够与CPU直接进行信息交换的部件属于外部设备
CPU
- 微处理器简称CPU，是计算机的核心
- 主要包括：运算器，控制器，寄存器组
存储器：
- 计算机中的记忆装置。用于存放计算机工作过程中需要操作的数据和程序
- 内存储器：
  - 存取速度较快，容量相对较小
  - 内存按单元组织，每单元都对应一个惟一的地址
  - 每个内存单元中存放1Byte数据【每8位0或1称为1字节（Byte）】
  - 内存单元个数称为内存容量
  - 按工作方式分类：随机存取存储器（RAM），只读存储器（ROM）
- 外存储器
  - 联机外存：硬磁盘
  - 脱机外存：各种移动存储设备

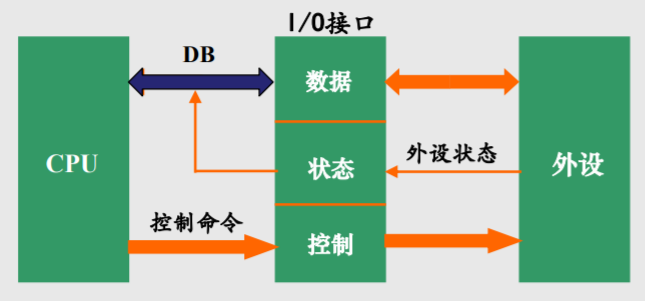

输入/输出接口
- 接口是CPU与外部设备间的桥梁
- 主要功能：
  - 数据缓冲寄存；
  - 信号电平或类型的转换；
  - 实现主机与外设间的运行匹配。
总线
- 是一组导线和相关的控制、驱动电路的集合。
- 是计算机系统各部件之间传输地址、数据和控制信息的通道
- 地址总线（AB）数据总线（DB）控制总线（CB）

第三讲微机工作过程

计算机的工作就是按照一定的顺序，一条条地执行指令
指令：由人向计算机发出的、能够为计算机所识别的命令
过程：取指令->分析指令->读取操作数->执行指令->存放结果
顺序执行：一条指令执行完了再执行下一条指令。
- 执行时间=取指令+分析指令+执行指令
- 设：三个部分的执行时间均为Δt，则：执行n条指令时间T0为：
- T0=3nΔt
并行执行：同时执行两条或多条指令。
- 仅第1条指令需要3 Δt时间，之后每经过1 Δt，就有一条指令执行结束
- 执行时间： T =3Δt +（ n-1）Δt
并行：更高的效率，更高的复杂度
相对于顺序执行方式，指令并行执行的优势用加速比S表示：
- S=顺序执行花费的时间/并行执行花费的时间
- 例： 3n Δt /（3Δt +（ n-1）Δt) =3n/（2+n）
冯 • 诺依曼计算机的工作原理: 存储程序工作原理,结构特点:运算器为核心
冯 • 诺依曼机的工作过程

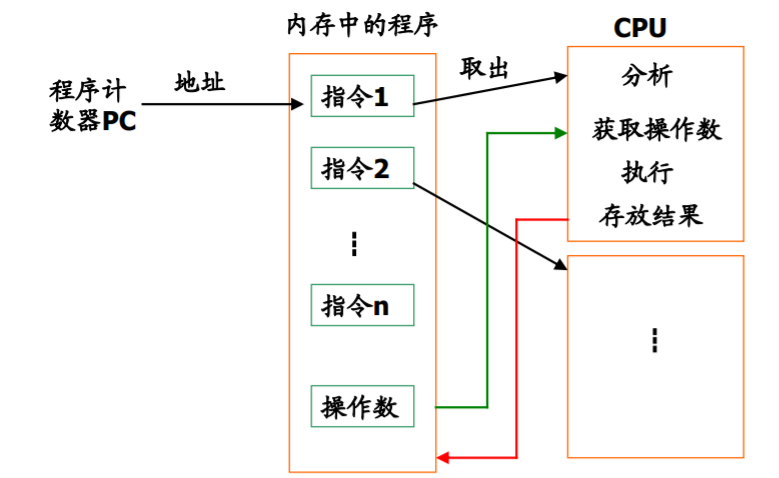

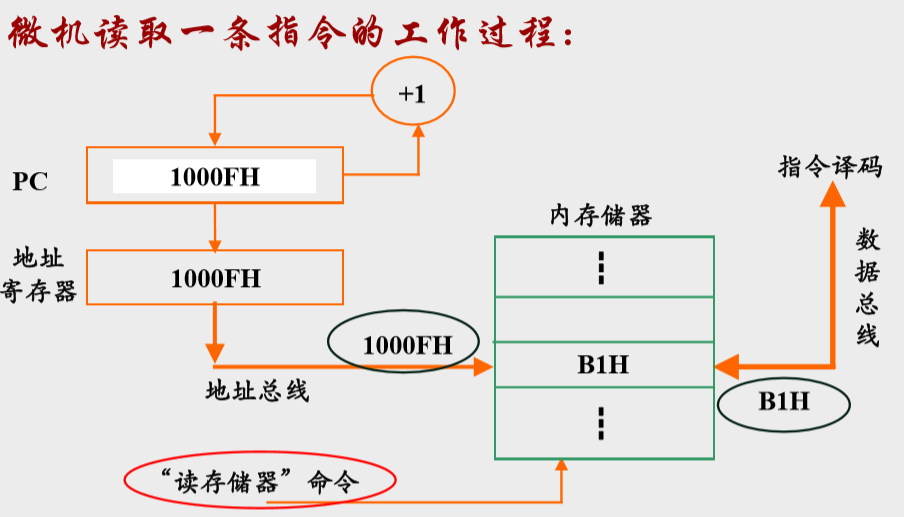

- 取一条指令的工作过程：
  - ① 将指令所在地址赋给程序计数器PC；
  - ② PC内容送到地址寄存器AR，PC自动加1；
  - ③ 把AR的内容通过地址总线送至内存储器，经地址译码器译码，选中相应单元。
  - ④ CPU的控制器发出读命令。
  - ⑤ 在读命令控制下，把所选中单元的内容（即指令操作码）读到数据总线 DB。
  - ⑥ 把读出的内容经数据总线送到数据寄存器DR。
  - ⑦ 指令译码:数据寄存器DR将它送到指令寄存器IR，然后再送到指令译码器ID
- 特点：
  - 程序存储，共享数据，顺序执行
  - 属于顺序处理机，适合于确定的算法和数值数据的处理。
- 不足：
  - 与存储器间有大量数据交互，对总线要求很高；
  - 执行顺序由程序决定，对大型复杂任务较困难；
  - 以运算器为核心，处理效率较低；
  - 由PC控制执行顺序，难以进行真正的并行处理。
哈佛结构
- 指令和数据分别存放在两个独立的存储器模块中；
- CPU与存储器间指令和数据的传送分别采用两组独立的总线；
- 可以在一个机器周期内同时获得指令操作码和操作数。

第四讲常用数制

计算机中的常用计数制：十进制，二进制数，十六进制数，八进制数

第五讲编码

编码：
- 信息从一种形式或格式转换为另一种形式的过程
- 用代码来表示各种信息，以便于计算机处理。
需要编码的信息种类：数值，字符，声音，图形，图像
所有需要由计算机处理的信息，都需要编码，使所有信息都以二进制码形式表示
计算机中的编码
- 数值编码：
  - 二进制码
  - BCD码
- 西文字符编码
  - ASCII码
BCD（Binary Coded Decimal）码
- 用二进制表示的十进制数
- 特点：
  - 保留十进制的权，数字用0和1表示。
8421BCD编码：
- 用4位二进制码表示1位十进制数，每4位之间有一个空格
- 1010—1111是非法BCD码
- （0001 0001 .0010 0101）BCD =11 .25 =（1011 .01）B
BCD码在计算机中的存储方式
- 以压缩BCD码形式存放：
  - 用4位二进制码表示1位BCD码
  - 一个存储单元中存放2位BCD数
- 以扩展BCD码形式存放
  - 用8位二进制码表示1位BCD码.即高4位为0，低4位为有效位
  - 每个存储单元存放1位BCD
ASCII码
- 西文字符编码：将每个字母、数字、标点、控制符用1Byte二进制码表示
- 标准ASCII的有效位：7bit，最高位默认为0
ASCII码的奇偶校验
- 奇校验：加上校验位后编码中“1”的个数为奇数。
- 偶校验：加上校验位后编码中“1”的个数为偶数。

第六讲数及其运算

定点数
浮点数
- 小数点的位置可以左右移动的数
- 规格化浮点数：尾数部分用纯小数表示，即小数点右边第1位不为0
无符号数
有符号数：用最高位表示符号，其余是数值，0正，1负
- 原码：最高位为符号位，其余为真值部分
  - [X]原=符号位+|绝对值|
  - 有[+0]和[-0]之分
- 反码：
  - 若X>0 ，则 [X]反 = [X]原
  - 若X<0，则 [X]反 = 对应原码的符号位不变，数值部分按位求反。
  - 有[+0]和[-0]之分
- 补码：
  - 若X>0，则 [X]补 = [X]反= [X]原
  - 若X<0，则 [X]补 = [X]反+1
  - 没有[+0]和[-0]之分
无符号整数的表示范围(n表示字长)： 0 ≤ X ≤ 2^n - 1
有符号整数的表示范围：
- 原码和反码： -（2^(n-1) -1） ≤ X ≤ 2^(n-1) -1
- 补码： -2^(n-1) ≤ X ≤ 2^(n-1) -1
- 对8位二进制数：
  - 原码： -127 ～+127
  - 反码： -127 ～+127
  - 补码： -128 ～+127

第七讲基本逻辑运算和逻辑门

逻辑，命题，推理
基本逻辑运算：与或非
逻辑运算是按位进行的运算，低位运算结果对高位运算不产生影响
算术运算是两个数之间的运算，低位运算结果将对高位运算产生影响

第八讲基本逻辑运算及其门电路

与非，或非，异或，同或

第二章微处理器与总线

第九讲 8088/8086微处理器

8088/8086 CPU的特点
- 采用并行流水线工作方式
  - 通过设置指令预取队列实现
- 对内存空间实行分段管理
  - 将内存分为4个段并设置地址段寄存器，以实现对1MB空间的寻址
- 支持协处理器
8088/8086可工作于两种模式下
- 最小模式：单处理器模式，所有控制信号由微处理器产生
- 最大模式：最大模式为多处理器模式，部分控制信号由外部总线控制器产生

第十讲 8088的主要引线及其内部结构

8088最小模式下的主要引脚信号
- 完成一次访问内存或接口所需要的主要信号
- 与外部同步控制信号
- 中断请求和响应信号
- 总线保持和响应信号
主要控制信号
- WR：写信号；
- RD：读信号；
- IO/M：为“0”表示访问内存，为“1”表示访问接口；
- DEN：低电平有效时，允许进行读/写操作；
- DT/R：数据收发器的传送方向控制；

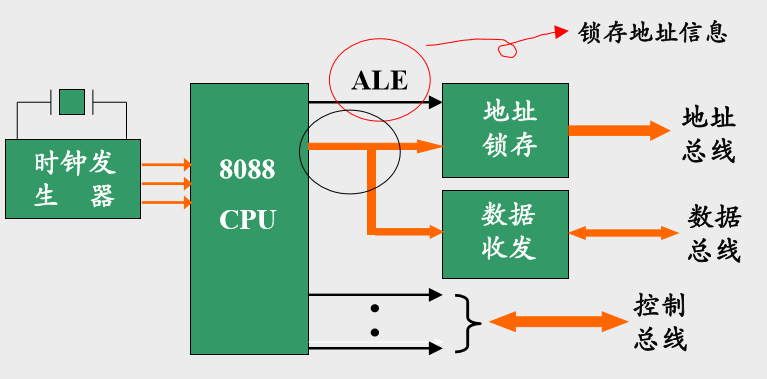

- ALE：地址锁存信号；
- RESET：复位信号。
中断请求和响应信号
- INTR：可屏蔽中断请求输入端
- NMI：非屏蔽中断请求输入端
- INTA：中断响应输出端
总线保持信号
- HOLD：总线保持请求信号输入端。当CPU以外的其他设备要求占用总线时，通过该引脚向CPU发出请求。
- HLDA：总线保持响应信号输出端。CPU对HOLD信号的响应信号。
微处理器读取一条指令的控制过程
- 1.发出读取数据所在的目标地址
  - 内存储器单元地址
  - I/O接口地址
- 2.发出读控制信号
- 3.送出传输的数据
地址线和数据线：
- 20位地址信号(20根地址线)–》可产生2^20=1M个编码
- 8位数据信号(8位数据线)–》可同时传输8bit二进制码
8088内部结构：
- 执行单元EU
  - 构成：运算器，8个通用寄存器，1个标志寄存器，EU部分控制电路
  - 功能：指令译码，指令执行，暂存中间运算结果，保存运算结果特征
- 总线接口单元BIU
  - 功能：
  - 从内存中取指令到指令预取队列，指令预取队列是并行流水线工作的基础
  - 负责与内存或输入/输出接口之间的数据传送
  - 在执行转移程序时，BIU使指令预取队列复位，从指定的新地址取指令，并立即传给执行单元执行。
指令预取队列的存在使EU和BIU两个部分可同时进行工作
8088和8086CPU引线功能比较
- 数据总线宽度不同：8088的外部总线宽度是8位，8086为16位。
- 访问存储器和输入输出控制信号含义不同：8088——IO/M=0表示访问内存；8086——IO/M=1表示访问内存。
- 其他部分引线功能的区别

第十一讲 8088CPU内部寄存器

含14个16位寄存器，按功能可分为三类：
- 8个通用寄存器
  - 数据寄存器（AX，BX，CX，DX）
  - 地址指针寄存器（SP，BP）
  - 变址寄存器（SI，DI）
- 4个段寄存器
- 2个控制寄存器
通用寄存器：
- 数据寄存器：8088/8086含4个16位数据寄存器，它们又可分为8个8位寄存器，即：
  - AX——-AH，AL：累加器，所有I/O指令都通过AX与接口传送信息，中间运算结果也多放于AX中；
  - BX——-BH，BL：基址寄存器,在间接寻址中用于存放基地址
  - CX——-CH，CL：计数寄存器,用于在循环或串操作指令中存放计数值
  - DX——-DH，DL：数据寄存器,在间接寻址的I/O指令中存放I/O端口地址；在32位乘除法运算时，存放高16位数。
- 地址指针寄存器:
  - SP：堆栈指针寄存器，其内容为栈顶的偏移地址
  - BP：基址指针寄存器，常用于在访问内存时存放内存单元的偏移地址。
- 变址寄存器
  - SI：源变址寄存器
  - DI：目标变址寄存器
  - 变址寄存器在指令中常用于存放数据在内存中的地址。
BX与BP在应用上的区别
- 作为通用寄存器，二者均可用于存放数据；
- 作为基址寄存器，用BX表示所寻找的数据在数据段；用BP 则表示数据在堆栈段。
段寄存器:
- 作用:用于存放相应逻辑段的段基地址
- 8086/8088内存中逻辑段的类型
  - 代码段: 存放指令代码
  - 数据段: 存放操作的数据
  - 附加段: 存放附加的操作的数据
  - 堆栈段: 存放暂时不用但需保存的数据。
- CS:代码段寄存器，存放代码段的段基地址。
- DS:数据段寄存器，存放数据段的段基地址。
- ES:附加段寄存器，存放附加段的段基地址。
- SS:堆栈段寄存器，存放堆栈段的段基地址
- 段寄存器的值表明相应逻辑段在内存中的位置
控制寄存器：
- 指令指针控制寄存器IP
- 状态标志寄存器FLAGS
  - 状态标志位：
    - CF:进位标志位。加(减)法运算时，若最高位有进(借)位则CF=1
    - OF:溢出标志位。当算术运算的结果超出了有符号数的可表达范围时，OF=l
    - ZF:零标志位。当运算结果为零时ZF=1
    - SF:符号标志位。当运算结果的最高位为1时，SF=l
    - PF:奇偶标志位。运算结果的低8位中“1”的个数为偶数时PF=l
    - AF:辅助进位标志位。加(减)操作中，若Bit3(D3)向Bit4(D4)有进位(借位)， AF=1
  - 控制标志位：
    - TF:单步陷阱标志位，也叫跟踪标志位。TF=1时，使CPU处于单步执行指令的工作方式。
    - IF:中断允许标志位。IF=1时，CPU可以响应中断请求。
    - DF:方向标志位。在数据串操作时确定操作的方向。

第十二讲实模式下的存储器寻址

存储单位地址及其内容表示
- 若X表示某个单元地址，则[X]表示X单元的内容
- 例如：[0004H]=34H代表34存放在4号单元，而[0004H]=1234H，代表34存放在4号单元，12存放在5号单元
字的存储
- 占连续两个字节（16位）
- 低对低，高对高
- 用低位地址来表示字的地址
规则存放，非规则存放
- 8088：数据总线8位，每次传送1个字节
- 8086：数据总线16位
  - 字：16位，规则字，以偶地址开始存放
  - 字节：高8位传送奇地址，低8位传送偶地址
内存储器管理
- 8088CPU是16位体系结构的微处理器
- 可以同时处理16位二进制码
- 8088CPU需要管理1MB内存
分段技术
- 分为若干个逻辑段，取内地址，用16位表示，每段最大64KB
- 对段首地址（物理地址）规定，段首地址低4位为0，例如：00000H,00010H,FFFF0H
- 段地址：段的起始地址的高16位
- 偏移地址：段内相对于段的起始地址的偏移量（字节数）
实地址模式下的存储器地址变换
- 内存物理地址由段基地址和偏移地址组成
- 物理地址=段基地址×16+偏移地址
内存地址变换
- 内存单元编址
  - 段（基）地址
  - 段内地址（相对地址/偏移地址）
- 存储器的编址
  - 段（基）地址
  - 相对地址（偏移地址）
  - 逻辑段的起始地址称为段首，段首的偏移地址0000H
段寄存器：
- 作用：用于存放相应逻辑段的段基地址
- 8086/8088内存中逻辑段的类型
  - 代码段==>CS（代码段寄存器）
    - CS×16+IP
  - 数据段==>DS（数据段寄存器）
    - DS×16+偏移地址
  - 附加段==>ES（附加段寄存器）
    - ES×16+偏移地址
  - 堆栈段==>SS（堆栈段寄存器）
    - SS×16+SP
- 8086/8088内存中每类逻辑段的数量最多64K个
逻辑段与逻辑地址
- 内存的分段式逻辑分段，不是物理段
- 两个逻辑段可以完全重合或部分重合

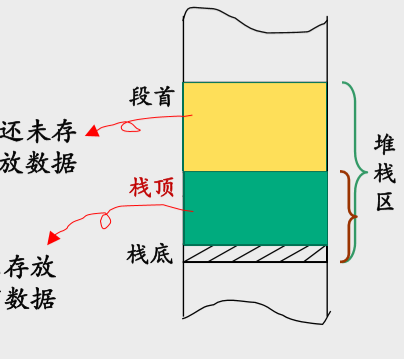

堆栈及堆栈段的使用
- 堆栈：
  - 内存中一个特殊区域，用于存放暂时不用或需要保护的数据。
  - 常用于响应中断或子程序调用

第十三讲 8088 系统总线

总线时序
- CPU工作时序
  - CPU各引脚信号在时间上的关系
- 总线周期
  - CPU完成一次访问内存（或接口）操作所需要的时间

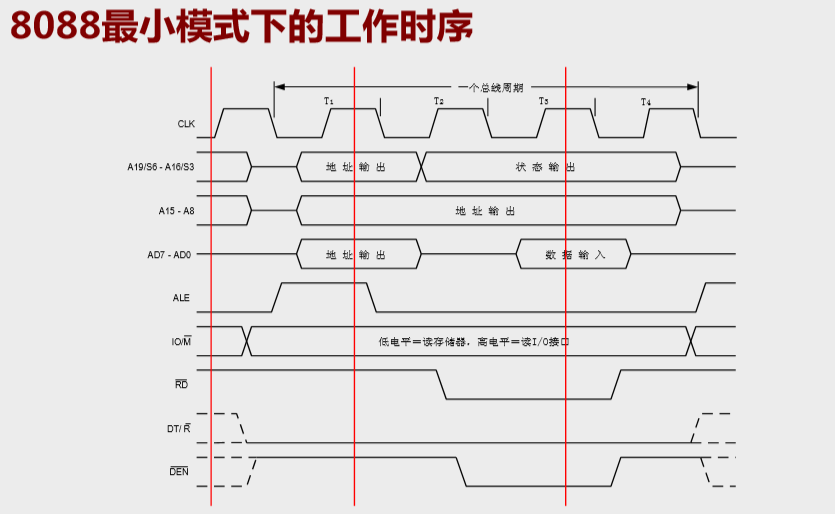

  - 8086的基本总线周期为4个时钟周期，每个时钟周期间隔称为一个T状态（8086/8088：5MHz时钟信号，时钟周期T=200ns）
  - T1 状态：BIU将RAM或I/O地址放在地址/数据复用总线（AD）上。
  - T2 状态：
    - 读总线周期： A/D总线为接收数据做准备。改变线路的方向。
    - 写总线周期： A/D总线上形成待写的数据，且保持到总线周期的结束(T4)。
  - T3, T4:对于读或写总线周期，AD总线上均为数据。
  - Tw: 当RAM或I/O接口速度不够时，T3与 T4 之间可插入等待状态 Tw 。
  - Ti : 当BIU无访问操作数和取指令的任务时，8086不执行总线操作，总线周期处于空闲状态 Ti 。
总线：
- 按层次结构分类：
  - CPU总线
  - 系统总线
  - 外部总线
- 按传送信息的类别分类：
  - 地址总线
  - 数据总线
  - 控制总线
- 按总线在微机系统的位置分类：
  - 片内总线
  - 片间总线
  - 系统总线
  - 通信总线
- 总线的基本功能
  - 数据传送
  - 仲裁控制
  - 出错处理
  - 总线驱动
- 总线的主要性能指标
  - 总线带宽（B/S）
    - 单位时间内总线上可传送的数据量
    - 总线带宽=位宽×工作频率
  - 总线位宽（bit）
    - 能同时传送的数据位数
  - 总线的工作频率（MHz）
    - 总线带宽=（位宽/8）×（工作频率/每个存储周期的时钟数）

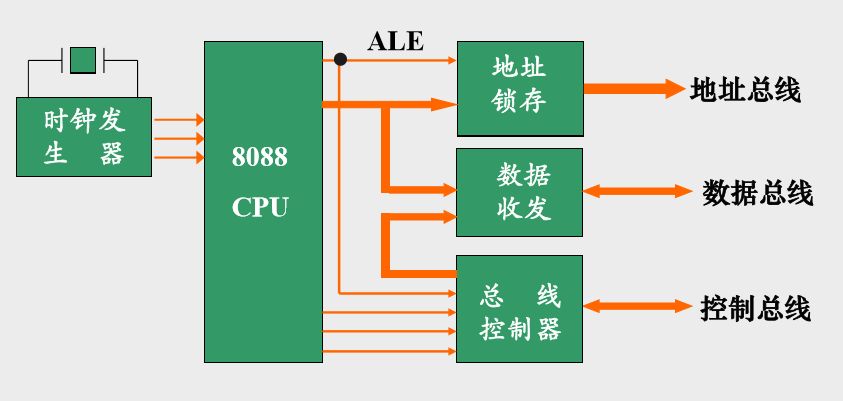

引脚信号设计特点
- 分时复用，如引脚AD0-AD15
  - 如何实现：增加地址锁存器
  - 8282三位锁存器
  - 8286八位数据收发器
- 两种工作模式复用
  - 最大模式
  - 最小模式

第三章指令系统概述

第十四讲 8088/8086指令系统

指令：控制计算机完成某种操作的命令
指令系统：处理器所能识别的所有指令的集合
指令的兼容性：同一系列机的指令都是兼容的
一条指令应包含的信息：
- 运算数据的来源
- 运算结果的去向
- 执行的操作

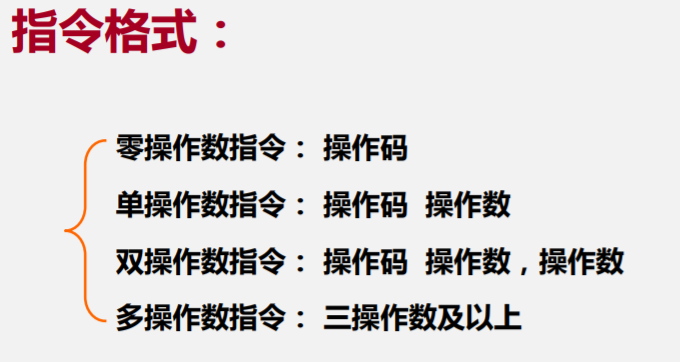

指令格式
指令中的操作数
- 立即数：参加操作的数据本身，可以是8位或16位，只能作为源操作数，无法作为目标操作数
  - MOV AX, 1234H
- 寄存器：数据存放地址
  - MOV AX, BX
- 存储器：数据存放地址
  - 参加运算的数存放在存储器的某一个或两个单元中
  - 表现形式： [操作数在内存中的偏移地址]
  - MOV AL, [1200H]

第十五讲指令的寻址方式

操作数可能的来源或运算结果可能的去处：
- 由指令直接给出
- 寄存器
- 内存单元
寻找操作数所在地址的方法可以有三种大类型：
- 指令直接给出的方式
- 存放于寄存器中的寻址方式
- 存放于存储器中的寻址方式
1.直接寻址：
- 指令中直接给出操作数的偏移地址
- 直接寻址方式下，操作数默认为在数据段，但允许段重设，即由指令给出所在逻辑段。
- MOV AX，ES：[1200H] ES：段重设符
2.寄存器间接寻址
- 操作数存放在内存中，数据在内存中的偏移地址为方括号中通用寄存器的内容
- 仅有4个通用寄存器可用于存放数据的偏移地址，BX，BP，SI，DI
  - 若使用BX,SI,DI，则操作数在数据段DS中
    - 物理地址=DS×16+{BX/SI/DI}
  - 若使用BP，则操作数在堆栈段SS中
    - 物理地址=SS×16+BP
- 间接寻址的一般格式：[ 间址寄存器 ]
- 例： MOV AX，[BX]
- 可以段重设
3.寄存器相对寻址
- 操作数的偏移地址为寄存器的内容加上一个位移量
- 相对寻址主要用于一维数组的操作
- MOV AX，[BX+DATA]
4.基址、变址寻址
- 操作数的偏移地址为
  - 一个基址寄存器的内容 + 一个变址寄存器的内容；
- 操作数的段地址由选择的基址寄存器决定
  - 基址寄存器为BX，默认在数据段DS
  - 基址寄存器为BP，默认在堆栈段SS
- 基址变址寻址方式与相对寻址方式一样，主要用于一维数组操作。
5.基址、变址、相对寻址
- 操作数的偏移地址为：
  - 基址寄存器内容+变址寄存器内容+位移量
- 操作数的段地址由选择的基址寄存器决定。
- 基址变址相对寻址方式主要用于二维表格操作。
- 例如：MOV AL, [BP][DI]5==>也可以表示为[BP+DI+5]
6.隐含寻址
- 指令中隐含了一个或两个操作数的地址，即操作数在默认的地址中。
- 例：
  - MUL BL
- 指令执行：
  - AL×BL-->AX

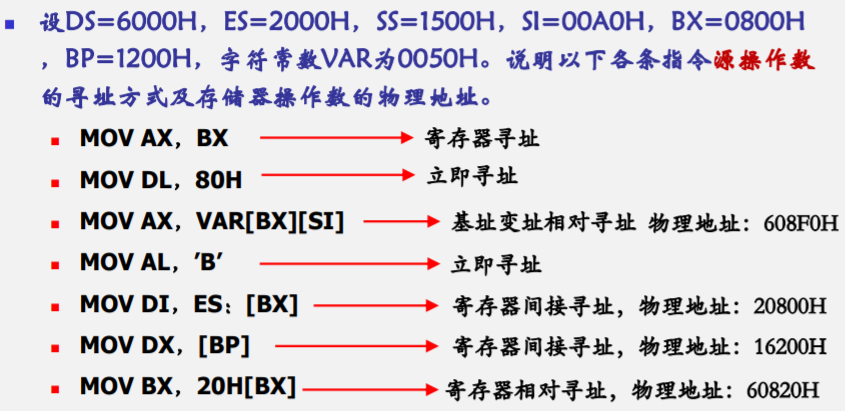

I/O端口寻址方式
- 直接端口寻址
  - 由指令提供一个8位端数（0-255）
- 间接端口寻址
  - 由DX寄存器给出，寻址64KB

第十六讲数据传送指令

8086指令系统从功能上包括六大类：
- 数据传送
- 算术运算
- 逻辑运算和移位
- 串操作
- 程序控制
- 处理器控制
数据传送类指令
- 1.通用数据传送指令
  - 一般数据传送指令
    - MOV
    - 格式：MOV dest,src
    - 操作：src->dest
    - 例子：MOV AL, BL
    - 注意点：两操作数字长必须相同；两操作数不允许同时为存储器操作数；两操作数不允许同时为段寄存器；在源操作数是立即数时，目标操作数不能是段寄存器；IP和CS不作为目标操作数，FLAGS一般也不作为操作数在指令中出现。
  - 堆栈操作指令
    - 先进后出，以字为单位
    - 压栈：PUSH OPRD 16位寄存器或存储器两单元

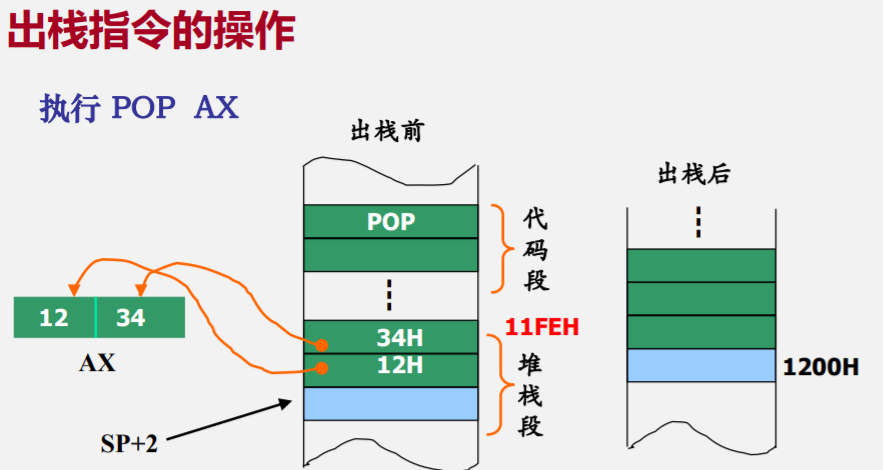

    - 出栈：POP OPRD
    - 指令的操作数必须是16位；操作数可以是寄存器或存储器两单元，但不能是立即数；不能从栈顶弹出一个字给CS；PUSH和POP指令在程序中一般成对出现；PUSH指令的操作方向是从高地址向低地址，而POP指令的操作正好相反。
    - 堆栈指针寄存器SP指向栈顶位置
  - 交换指令
    - 格式：XCHG REG，MEM/REG
    - 注：两操作数必须有一个是寄存器操作数;不允许使用段寄存器。
    - 例：XCHG AX, BX,XCHG [2000], CL
  - 查表转换指令
    - 格式：XLAT
    - 说明：用BX的内容代表表格首地址，AL内容为表内位移量，BX+AL得到要查找元素的偏移地址
    - 操作：将BX+AL所指单元的内容送AL（将BX为首地址的,偏移地址为AL的内容送给AL。）
  - 字位扩展指令
    - 将符号数的符号位扩展到高位；
    - 指令为零操作数指令，采用隐含寻址，隐含的操作数为AX及AX，DX
    - 无符号数的扩展规则为在高位补0
    - 字节到字：CBW，将AL内容扩展到AX ，若AL最高位=1，则执行后AH=FFH，若AL最高位=0，则执行后AH=00H 。AL不变（即将AL的符号位移至AH）
      - CBW属符号扩展指令，它可以把8位扩展到16位，扩展前后两数的真值不变，主要用于数据类型不同时用符号扩展指令可以使得数据类型相同。
    - 字到双字：CWD，将AX内容扩展到DX AX ，若AX最高位=1，则执行后DX=FFFFH，若AX最高位=0，则执行后DX=0000H
      - CWD的作用是将带符号的16位整数（AX）转为32位的带符号位的整数(DX:AX),例如：AX=0xFFFE, 转为32位带符号位的整数时，DX=0xFFFF,AX=0XFFFE.又例如：AX=0x0002,转为带符号位的整数时DX=0x0000,AX=0x0002.
- 2.输入输出指令
  - 从端口地址读入数据到累加器/将累加器的值输出到端口中
  - 指令格式：
    - 输入指令： IN acc，PORT
    - 输出指令：OUT PORT，acc
  - 根据端口地址码的长度，指令具有两种不同的端口地址表现形式：直接寻址，间接寻址
- 3.地址传送指令
  - LEA取偏移地址指令
    - 将变量的16位偏移地址写入到目标寄存器
    - LEA REG,SRC
  - LDS指令
    - LDS（Load pointer using DS）的一般格式：
    - LDS 通用寄存器，存储器操作数(32位)
  - LES指令
    - LDS和LES均用于将一个32位的远地址指针写入到目标寄存器。
    - LES（Load pointer using ES）的一般格式：
    - LES 通用寄存器，存储器操作数(32位)
- 4.标志传送指令
  - 隐含操作数AH,将FLAGS的低8位装入AH
    - LAHF（Load AH from Flags）
    - SAHF（Store AH into Flags）
  - 隐含操作数FLAGS
    - PUSHF（Push flags onto stack）
    - POPF（Pop flags off stack）
  - 除标志传送指令外，其它指令的执行对标志位不产生影响

第四章算术运算，逻辑运算与移位操作指令

第十七讲算术运算类指令

加法运算指令
- 1.ADD加法指令
  - 格式：ADD OPRD1，OPRD2
  - 操作：OPRD1+OPRD2-->OPRD1
  - ADD指令的执行对全部6个状态标志位都产生影响
- 2.ADC带进位的加法指令
  - OPRD1+OPRD2+CF-->OPRD1
- 3.INC加1指令
  - 格式：INC OPRD
  - 操作：OPRD+1-->OPRD
  - 常用于在程序中修改地址指针,OPRD不能是段寄存器,不能是立即数，除CF外，影响其他标志位
减法运算指令
- 1.普通减法指令SUB
  - 格式：SUB OPRD1，OPRD2
  - 操作：OPRD1- OPRD2-->OPRD1
  - 对标志位的影响与ADD指令同
- 2.考虑借位的减法指令SBB
  - 操作：OPRD1- OPRD2- CF-->OPRD1
- 3.减1指令DEC
  - 格式：DEC OPRD
  - 操作：OPRD - 1-->OPRD
  - 除了不影响CF外，影响其他标志位

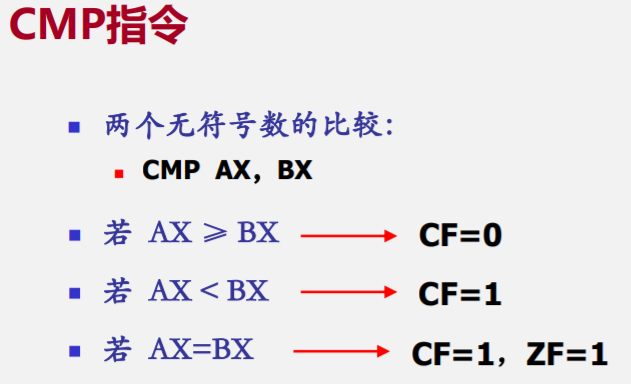

- 4.比较指令CMP
  - 格式： CMP OPRD1，OPRD2
  - 操作：OPRD1- OPRD2
  - 指令执行的结果不影响目标操作数，仅影响标志位！
- 5.求补指令NEG
  - NEG OPRD
  - 操作：0-OPRD-->OPRD
乘法指令
- 乘法指令采用隐含寻址，隐含的是存放被乘数的累加器AL或AX及存放结果的AX，DX；
- 1.无符号的乘法指令MUL
  - MUL OPRD不能是立即数和段寄存器
  - 操作：
    - OPRD为字节数AL×OPRD-->AX
    - OPRD为16位数AX×OPRD-->DX,AX
- 2.带符号的乘法指令IMUL
  - 格式：IMUL OPRD
  - 指令格式及对操作数的要求与MUL指令相同。
  - 指令执行原理：
    - ① 将两个操作数取补码（对负数按位取反加1，正数不变）；
    - ② 做乘法运算；
    - ③ 将乘积按位取反加1。
除法指令
- 1.无符号除法指令
  - 格式： DIV OPRD
  - 操作：
    - 操作数是字节(8位)：AX/OPRD,商–>AL,余数–>AH
    - 操作数是字(16位)：DX,AX/OPRD,商–>AX,余数–>DX
- 2.有符号除法指令
  - 格式： IDIV OPRD
  - 指令格式及对操作数的要求与DIV指令相同。
- 注：
  - 余数符号与被除数相同
  - 范围
    - 双字/字：商范围 -32768到+32767
    - 字/字节：商范围 -128到+127
    - 超过范围按除数为0处理，产生0号中断
      算术运算指令的执行大多对状态标志位会产生影响

第十八讲逻辑运算指令

逻辑运算指令
- 对操作数的要求：
  - 大多与MOV指令相同。
  - “非”运算指令要求操作数不能是立即数；
- 对标志位的影响
  - 除“非”运算指令，其余指令的执行都会影响除AF外的5个状态标志；
  - 无论执行结果如何，都会使标志位OF=CF=0。
  - “非”运算指令的执行不影响标志位。
1.”与”指令
- 格式：AND OPRD1，OPRD2
- 操作：两操作数相“与”，结果送目标地址。(OPRD1)∧(OPRD2)-->(OPRD1)
- CF=0,OF=0,SF,ZF,PF有影响，对AF无影响
2.”或”指令
- 格式：OR OPRD1，OPRD2
- 操作：两操作数相“或”，结果送目标地址
3.”非”指令
- 格式：NOT OPRD
- 操作：操作数按位取反再送回原地址
4.”异或”指令
- 格式：XOR OPRD1，OPRD2
- 操作：两操作数相“异或”，结果送目标地址
5.”测试”指令
- 格式：TEST OPRD1，OPRD2
- 操作：执行“与”运算，但运算的结果不送回目标地址。
- 应用：常用于测试某些位的状态

第十九讲移位操作指令

移位操作指令
- 控制二进制位向左或向右移动的指令
  - 非循环移位指令
  - 循环移位指令
- 移动移动1位时由指令直接给出；移动两位及以上时，移位次数必须由CL指定
1.非循环移位指令
- 逻辑左移SHL
  - 格式： SHL OPR,CNT
  - 注：
    - OPR不能是立即数和段寄存器操作数
    - CNT移位次数，若为1，直接写在指令中，若为几，必须先写入CL中
    - 对CF，OP，PF,ZF，SF有影响，对AF无意义
- 算术左移SAL
  - 格式：SAL OPR,CNT
  - 操作同SHL
- 逻辑右移SHR
  - 格式：SHR OPR,CNT
- 算术右移SAR
  - 格式：SAR OPR,CNT
  - 操作：左边补上符号位，和之前的符号一样
2.循环移位指令
- 不带进位位的循环移位
  - 左移 ROL
    - 格式： ROL OPR,CNT
  - 右移 ROR
    - 格式： ROR OPR,CNT
- 带进位位的循环移位
  - 左移 RCL
    - 格式： RCL OPR,CNT
  - 右移 RCR
    - 格式： RCR OPR,CNT

第五章串操作指令

第二十讲串操作指令

针对数据块或字符串的操作
可实现存储器到存储器的数据传送；
待操作的数据串称为源串，目标地址称为目标串。
串操作指令的操作对象是多个字节数（一串字符或数据），因此，指令的执行需要确定：
- 串所在的区域
  - 源串一般存放在数据段，偏移地址由SI指定。允许段重设。
  - 目标串必须在附加段，偏移地址由DI指定
- 串的首地址（原串、目标串起始地址）
- 串长度（大小）
  - 串长度值由CX指定

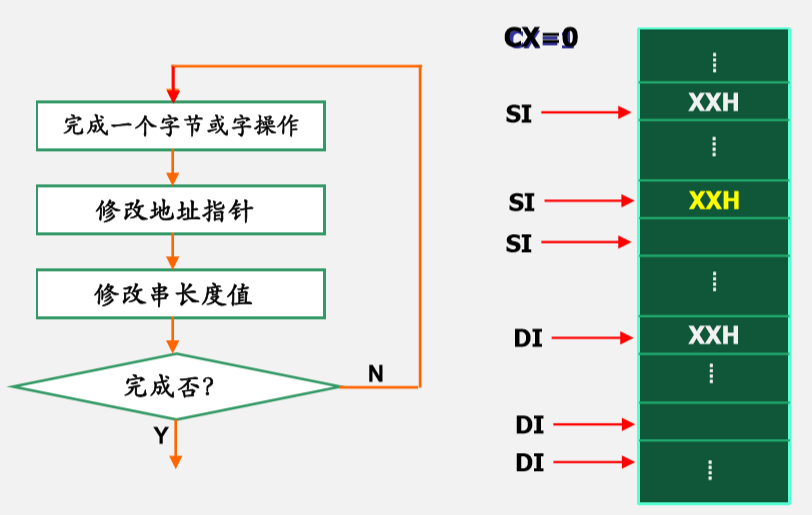

- 串的操作方向
  - 由DF标志位决定。指令根据DF状态自动修改地址指针
    - DF=0 增地址方向
    - DF=1 减地址方向
通过增加重复前缀，可以实现对CX值的自动修改
- 无条件重复
- REP
  - 当CX≠0时，REP后的指令将继续重复执行
  - 常用于传送类指令前–》未传完则继续传送
- 条件重复
  - 相等（为零）重复：REPE（REPZ）
  - CX≠0 ∩ ZF=1，则前缀后的指令将继续重复执行
  - 不相等（不为零）重复：REPNE（ REPNZ）
  - CX≠0 ∩ ZF=0，则前缀后的指令将继续重复执行
  - 条件前缀常用于运算类指令前，当：
    - 1）操作未结束 AND 结果=0
    - 2）操作未结束 AND 结果≠0 使其后的指令继续重复执行。
串操作指令
- 串传送 MOVS
- 串比较 CMPS
- 串扫描 SCAS
- 串装入 LODS
- 串送存 STOS

第二十一讲串传送与串比较指令

1.串传送指令

功能：将原数据串传送到目标地址
格式：
- MOVS OPRD1，OPRD2
- MOVSB,按字节传送
- MOVSW，按字传送
串传送指令常与无条件重复前缀连用

2.串比较指令

功能：用于实现两个数据串的比较
操作：
- 目标串-源串，结果不写回目标地址
- 常与条件重复前缀连用
格式：
- CMPS OPRD1，OPRD2
- CMPSB
- CMPSW
前缀的操作对标志位不影响

第二十二讲串扫描指令

格式：
- SCAS OPRD
- SCASB
- SCASW
执行与CMPS指令相似的操作，区别是：这里的源操作数是AX或AL

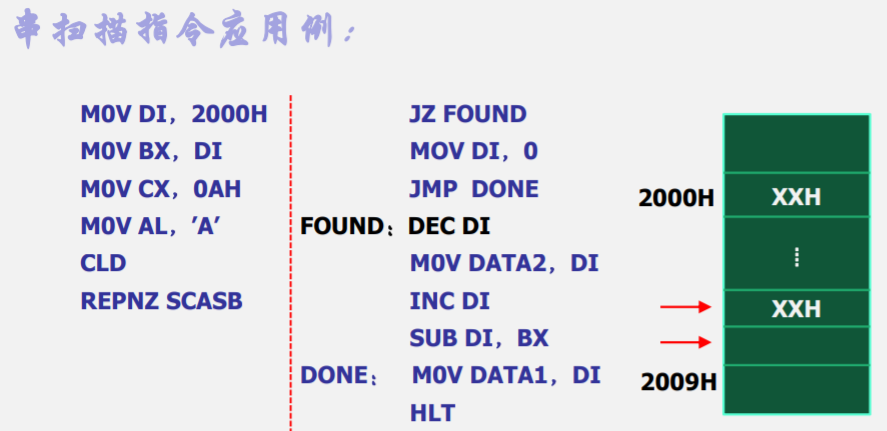

串扫描指令应用例：
- 在ES段中从2000H单元开始存放了10个字符，寻找其中有无字符“A”。若有则记下搜索次数，将搜索次数写入到DATA1单元，并将存放“A”的地址写入DATA2单元。

第二十三讲串装入与串存储指令

1.串装入指令

格式：
- LODS OPRD
- LODSB
- LODSW
操作：
- 对字节：AL [DS:SI]
- 对字：AX [DS:SI]

2.串存储指令

格式：
- STOS OPRD
- STOSB
- STOSW
操作：
- 对字节： AL [ES:DI]
- 对字： AX [ES:DI]
串操作指令应用注意事项:
- 需要定义附加段
  - 目标操作数必须在附加段
- 需要设置数据的操作方向
  - 确定DF的状态
- 源串和目标串指针分别为SI和DI
- 串长度值必须由CX给出
- 注意重复前缀的使用方法
  - 传送类指令前加无条件重复前缀
  - 串比较类指令前加条件重复前缀，但前缀不影响ZF状态

第六章程序与处理器控制指令

第二十四讲程序控制指令

程序控制类指令
- 转移指令
  - 通过修改指令的偏移地址或段地址及偏移地址实现程序的转移
  - 无条件转移指令–>无条件转移到目标地址
    - JMP OPRD
    - 段内直接转移
      - 当偏移量为8位时，称为段内直接短跳转

        格式：JMP (SHORT) 标号

        操作：(IP)<--disp8+(IP)
      - 当偏移量为8位时，称为段内直接近跳转

        格式：JMP (NEAR PTR) 标号

        操作：(IP)<--disp16+(IP)
    - 段内间接转移
      - JMP BP

        转向(SS):(BP)
      - JMP BX

        转向(CS):(BX)
      - JMP (WORD PTR) [BX][DI]

        转向(CS):(BX)+(DI)
    - 段间直接转移
      - JMP (FAR PTR) 标号
      - 执行该指令时，将把标号所在的段的值送CS，将标号在所属段内的偏移量送IP，从而形成新的转移地址CS:IP
    - 段间间接转移
      - JMP DWORD PTR [BX]
      - 中间的DWORD PTR不能省略，表示存储器双字操作数

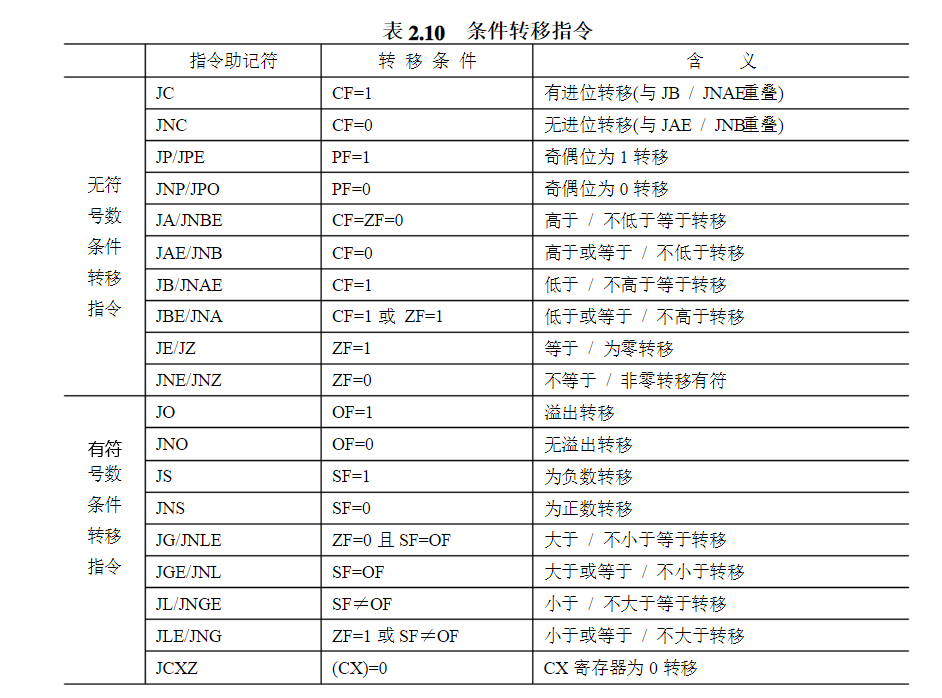

  - 条件转移指令–>当具备一定条件时转移到目标地址
    - JC/JNC
      - 判断CF的状态。常用于两个无符号数大小比较
    - JZ/JNZ
      - 判断ZF的状态。常用于循环体的结束判断
    - JO/JNO
      - 判断OF的状态。常用于有符号数溢出的判断
    - JP/JNP
      - 判断PF的状态。用于判断运算结果低8位中1的个数是否为偶数
    - JS /JNS
      - 判断SF的状态。常用于判断数的性质
    - JA/JAE/JB/JBE
      - 判断CF或CF+ZF的状态。常用于无符号数大小的比较
    - JG/JGE/JL/JLE
      - 判断SF+OF或SF+OF+ZF的状态。常用于有符号数大小的比较
    - JCXZ
      - 可根据指令执行后CX的结果实现转移
- 循环控制
  - LOOP
    - 条件：CX≠0
  - LOOPZ
    - 条件：CX≠0，且ZF=1
  - LOOPNZ
    - 条件：CX≠0，且ZF=0
- 过程调用
  - 用于调用一个子过程，必须保护返回地址
  - 调用指令的执行过程
    - ① 保护断点：将调用指令的下一条指令的地址（断点）压入堆栈
    - ② 获取子过程的入口地址：子过程第1条指令的偏移地址
    - ③ 执行子过程：功能实现，参数的保存及恢复
    - ④ 恢复断点，返回原程序：将断点偏移地址由堆栈弹出
  - 段内调用：被调用程序与调用程序在同一代码段
    - CALL NEAR PROCC
  - 段间调用:子过程与原调用程序不在同一代码段
  - 返回指令:
    - 功能：从堆栈中弹出断点地址，返回原程序
    - 格式：RET
    - 子程序的最后一条指令必须是RET
- 中断控制
  - 中断的概念:某种异常或随机事件使处理器暂时停止正在运行的程序，转去执行一段特殊处理程序，并在处理结束后返回原程序被中断处继续执行的过程。
  - 中断指令：引起CPU产生一次中断的指令
    - 格式：INT n
    - 说明： nх4
  - 中断指令的执行过程
    - ① 将FLAGS压入堆栈；
    - ② 将INT指令的下一条指令的CS、IP压栈；
    - ③ 由n×4得到存放中断向量的地址；
    - ④ 将中断向量（中断服务程序入口地址）送CS和IP寄存器；
    - ⑤ 转入中断服务程序
  - 中断返回指令:
    - 格式：IRET
    - 中断服务程序的最后一条指令，负责：恢复断点;恢复标志寄存器内容

第二十五讲处理器控制指令

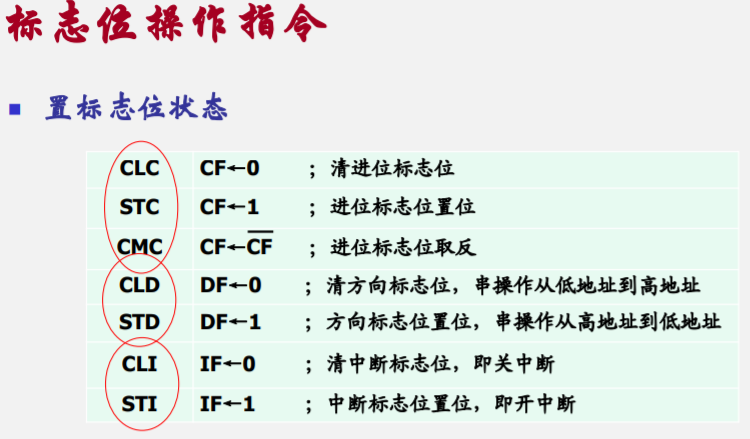

这类指令用来对CPU进行控制，如修改标志寄存器，使CPU暂停，使CPU与外部设备同步等。

第七章汇编语言

第二十六讲汇编语言程序设计

汇编语言源程序与汇编程序
（1）汇编语言源程序：用助记符编写
（2）汇编程序：源程序的编译程序
汇编语言程序设计与执行过程
（1）输入汇编语言源程序：源文件.ASM
（2）汇编MASM：目标文件.OBJ
（3）链接LINK：可执行文件.EXE
（4）调试TD：最终程序
汇编语言语句类型和格式
（1）语句类型：指令性语句，指示性语句
（2）语句格式：
指令性语句：[标号：] [前缀] 助记符 [操作数]，[操作数] [ ；注释]
指示性语句格式： [名字] 伪指令助记符操作数 [，操作数，…] [ ；注释]
汇编语言语句中的操作数
(1)寄存器
(2)存储器单元
(3)常量:（数字/字符串）
(4)变量或标号
(5)表达式：算术运算；逻辑运算；关系运算；取值运算（OFFSET,SEG）和属性运算(PTR)；其它运算

第二十七讲数据定义伪代码

数据定义伪指令
（1）用于定义数据区中变量的类型及其所占内存空间大小
（2）DB（Define Byte）:定义的变量为字节型
（3）DW （Define Word） :定义的变量为字类型
（4）DD （Define Double Word） :定义的变量为双字型
（5）DQ （Define Quadword） :定义的变量为4字型
（6）DT （Define Tenbytes） :定义的变量为10字节型
重复操作符
（1）当同样的操作数重复多次时，可以使用重复操作符
（2）作用：为一个数据区的各单元设置相同的初值
（3）格式：[变量名] 伪指令助记符 n DUP（初值 [,初值,… ] ）
（4）例：M1 DB 10 DUP（0）
“？”的作用
（1）表示随机值，用于预留存储空间
（2）例：MEM1 DB 34H，’A’，？，例：DW 20 DUP（？）
调整偏移量伪指令
（1）规定程序或变量在逻辑段中的起始地址
（2）格式：ORG 表达式
（3）例：
1
2
3
4
DATA SEGMENT
ORG 1200H
BUFF DB 1,2
DATA ENDS

第二十八讲符号与段定义相关伪指令

符号定义伪指令
（1）将表达式的值赋给一个名字。当源程序中需多次引用某一表达式时，可以利用EQU伪指令，用一个符号代替表达式，以便于程序维护。
（2）格式：符号名 EQU 表达式
（3）操作：用符号名取代后边的表达式，不可重新定义
（4）例：CONSTANT EQU 100
段定义伪指令
（1）在汇编语言源程序中定义逻辑段
说明逻辑段的起始和结束
说明不同程序模块中同类逻辑段之间的联系形态
（2）格式：段名 SEGMENT [定位类型] [组合类型] [’类别’]
设定段寄存器伪指令
（1）说明所定义逻辑段的性质
（2）格式：ASSUME 段寄存器名:段名[，段寄存器名:段名，…]
结束伪指令
（1）表示源程序结束
（2）格式：END [标号]

第二十九讲其他伪指令

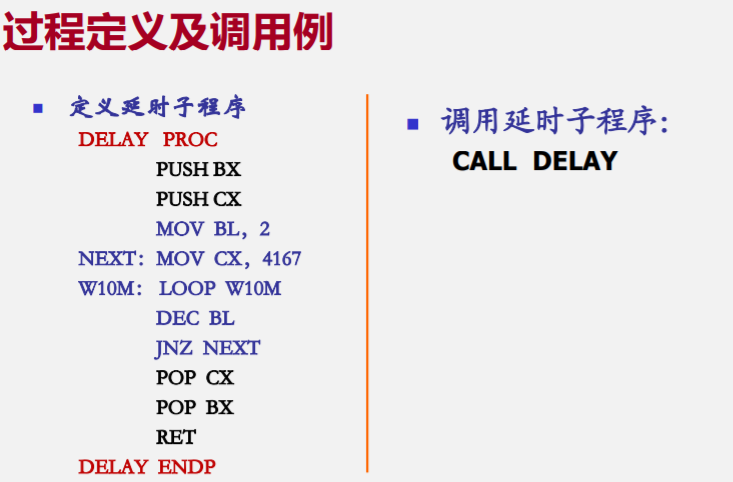

过程定义伪指令
（1）用于定义一个过程体
（2）格式：
1
2
3
4
过程名 PROC [ NEAR / FAR ]
┇
RET
过程名 ENDP
（3）

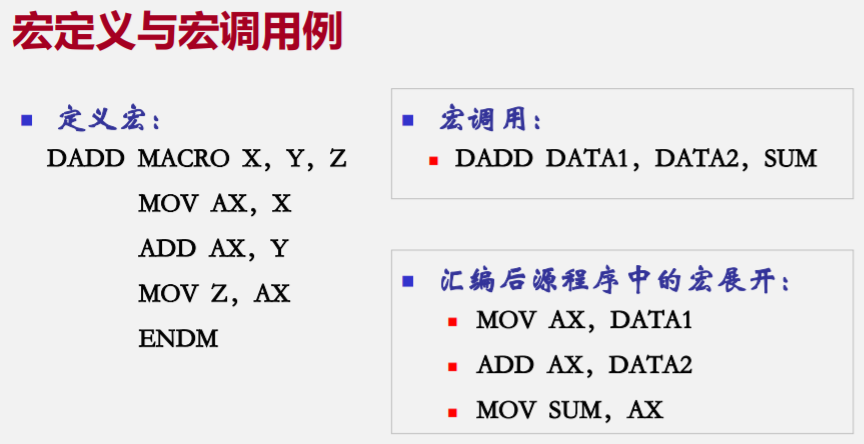

宏命令伪指令
（1）宏：源程序中由汇编程序识别的具有独立功能的一段程序代码
（2）当源程序中需要多次使用同一个程序段时，可以将该程序段定义为一个宏
（3）格式：宏命令名 MACRO <形式参数>
（4）

第三十讲系统功能调用

BIOS、DOS功能调用
（1）BIOS：驻留在ROM中的基本输入/输出系统
加电自检，装入引导，主要I/O设备处理程序及接口控制
（2）DOS：磁盘操作系统
DOS功能/BIOS功能调用是调用系统内核子程序
（3）BIOS、DOS功能调用：DOS功能与BIOS功能均通过中断方式调用，DOS和BIOS中断均可能影响AX
DOS软中断
（1）DOS中断包括：设备管理，目录管理，文件管理，其它用中断类型码区分
（2）DOS软中断：类型码为21H

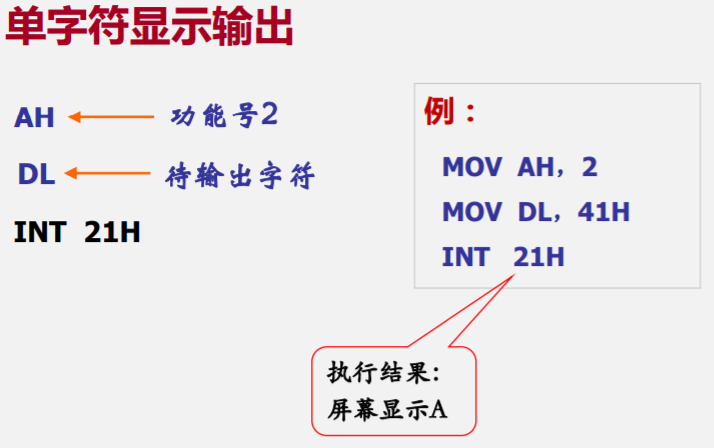

单字符输入
（1）调用方法：
1
2
MOV AH，01
INT 21H
（2）输入的字符在AL中
字符串输入
（1）接收由键盘输入一串字符
（2）输入的字符串存储在内存指导区域中

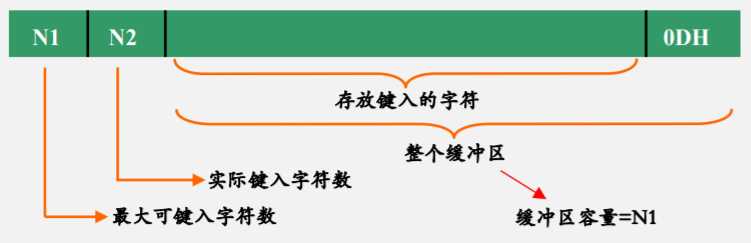

（3）用户自定义缓冲区格式：
单字符显示输出
字符串显示输出
AH 功能号09H
DS：DX 待输出字符串的偏移地址
INT 21H
返回操作系统（DOS）功能
（1）功能号：4CH
（2）调用格式：
1
2
MOV AH，4CH
INT 21H
（3）功能：程序执行完该2条语句后能正常返回OS;常位于程序结尾处

第八章半导体存储器

第三十一讲半导体存储器概述

半导体存储器
（1）由能够表示二进制数“0”和“1”的，具有记忆功能的半导体器件组成
（2）能存放一位二进制数的半导体器件称为一个存储元
（3）若干存储元构成一个存储单元
半导体存储器的分类

内存储器：
- 随机存取存储器（RAM）
  - 静态存储器（SRAM）
  - 动态存储器（DRAM）
- 只读存储器（ROM）
  - 掩模ROM
  - 一次性可写ROM
  - 可读写ROM
    - EPROM
    - EEPROM
    - PROM

半导体存储器的主要技术指标
（1）存储容量：存储单元个数×每单元的二进制数位数
存储容量=2^m×N
（m：芯片地址线根数）
（N：芯片数据线根数）
（2）存取时间：实现一次读/写所需要的时间
（3）存取周期：连续启动两次独立的存储器操作所需间隔的最小时间
（4）可靠性，功耗

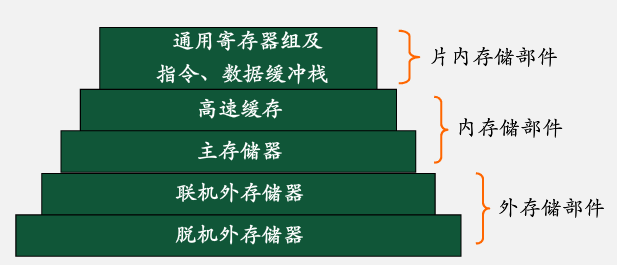

第三十二讲微机中的存储器

微机中的存储器
（1）内存储器
主内存
高速缓冲存储器
（2）外存储器
联机外存
脱机外存
（3）虚拟存储器

	内存	外存
速度	快	慢
容量	小	大
单位容量价格	高	低
制造材料	半导体	磁性材料

微机中的存储系统主要有：
（1）Cache存储器系统
（2）虚拟存储器系统
随机存取存储器
（1）特点：可以随机读或写操作；掉电后存储内容即丢失
（2）类型：静态随机存取存储器（SRAM）；动态随机存取存储器（DRAM）

第三十三讲存储单元的编址

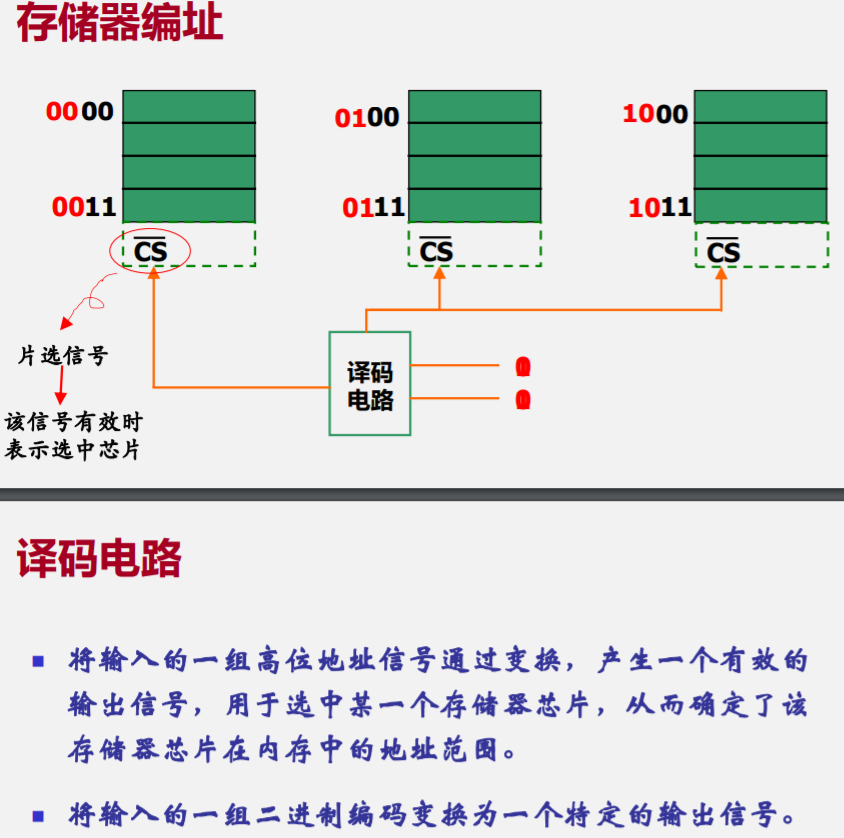

地址译码电路
（1）单译码结构
（2）双译码结构
（3）3-8译码器（741S138）

第三十四讲存储器扩展技术

存储器扩展：用已有的存储器芯片构造一个需要的存储空间
（1）用多片存储芯片构成一个需要的内存空间；
（2）各存储器芯片在整个内存中占据不同的地址范围；
（3）任一时刻仅有一片（或一组）被选中。
（4）存储器芯片的存储容量等于：单元数×每单元的位数
存储器扩展方法
（1）位扩展–》扩展字长
（2）字扩展–》扩展单元数
（3）字位扩展–》既扩展字长也扩展单元数

第九章输入输出与中断技术

第三十五讲输入输出技术概述

I/O接口
（1）接口要解决的问题
速度匹配👉数据的缓冲与暂存
信号的驱动能力👉信号驱动
信号形式和电平的匹配👉信号类型转换
信息格式👉信号格式转换
时序匹配（定时关系）
总线隔离👉三态门
I/O端口及其编址
（1）端口：接口电路中用于缓存数据及控制信息的部件
（2）分类：数据端口，控制端口，状态端口

（3）I/0端口编址：为确保CPU能够访问到每个不同的端口
（4）寻址端口的方法：

先找到端口所在的接口电路芯片
再在该芯片上找具体访问的端口
- 若接口中仅有一个端口，则找到芯片即找到端口
- 若接口中有多个端口，则找到芯片后需再找端口
  （5）每个端口地址=片选地址（高位地址）+片内地址

I/O地址译码
（1）目的：确定端口的地址
（2）参加译码的信号：
#IOR，#IOW，高位地址信号
（3）对端口读/写信号的产生条件

IO/#M=1
#RD=0 #IOR=0
#WR=0 #IOW=0
（4）当接口只有一个端口时：无片内地址，全部地址信号均为高位地址（可全部参与译码），译码输出直接选择该端口；
（5）当接口具有多个端口时：则16位地址线的高位参与译码（决定接口的基地址），而低位则用于确定要访问哪一个端口

第三十六讲简单接口芯片

接口的分类及特点
（1）按传输信息的方向分类：
输入接口
输出接口
（2）按传输信息的类型分类：
数字接口
模拟接口
（3）按传输信息的方式分类：
并行接口
串行接口
接口特点
（1）输入接口：
要求对数据具有控制能力
常用三态门实现
（2）输出接口：
要求对数据具有锁存能力
常用锁存器实现

第三十七讲基本输入输出方法

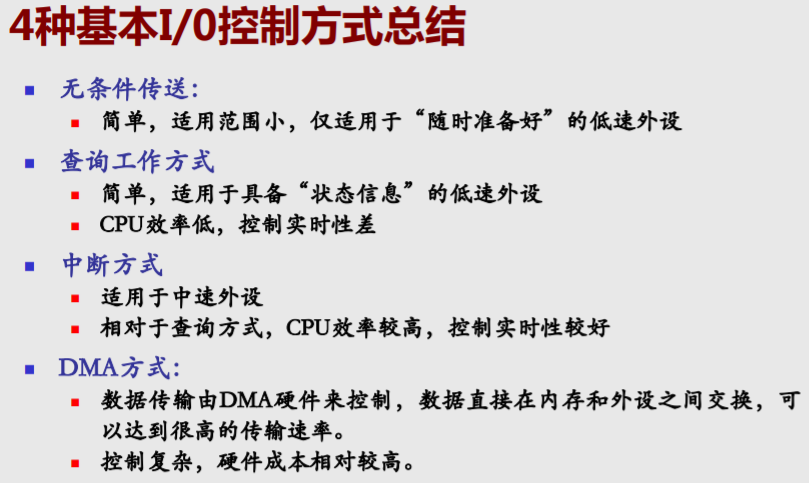

基本输入/输出方法
（1）无条件传送：要求外设总是处于准备好状态
优点：软件及接口硬件简单
缺点：只适用于简单外设，适应范围较窄
（2）查询式传送：仅当条件满足时才能进行数据传送；每满足一次条件只能进行一次数据传送。
适用场合：外设并不总是准备好；对传送速率和效率要求不高
工作条件：外设应提供设备状态信息；接口应具备状态端口
（3）中断方式传送
特点：外设在需要时向CPU提出请求，CPU再去为它服务。服务结束后或在外设不需要时，CPU可执行自己的程序。
优点：CPU效率高，实时性好，速度快。
缺点：程序编制相对较为复杂。

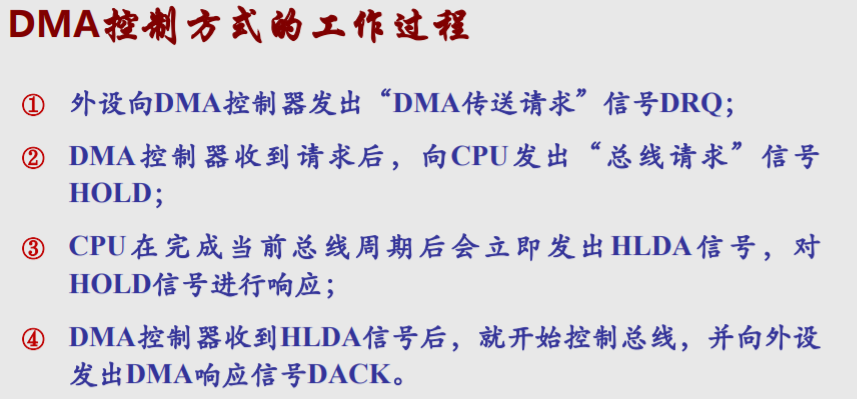

（4）直接存储器存取(DMA) ：
特点：
①外设直接与存储器进行数据交换，CPU不再担当数据传输的中介者；
②总线由DMA控制器（DMAC）进行控制（CPU要放弃总线控制权），内存/外设的地址和读写控制信号均由DMAC提供。

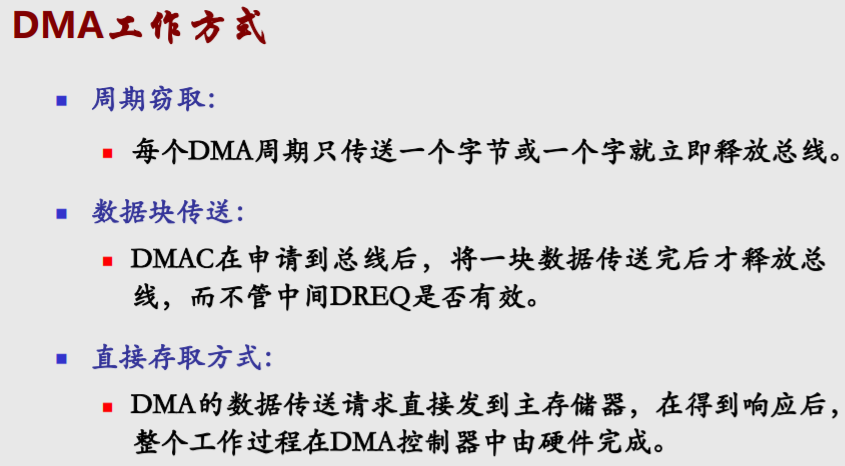

③DMA传送方式有单元传送方式，快传送方式，请求传送方式

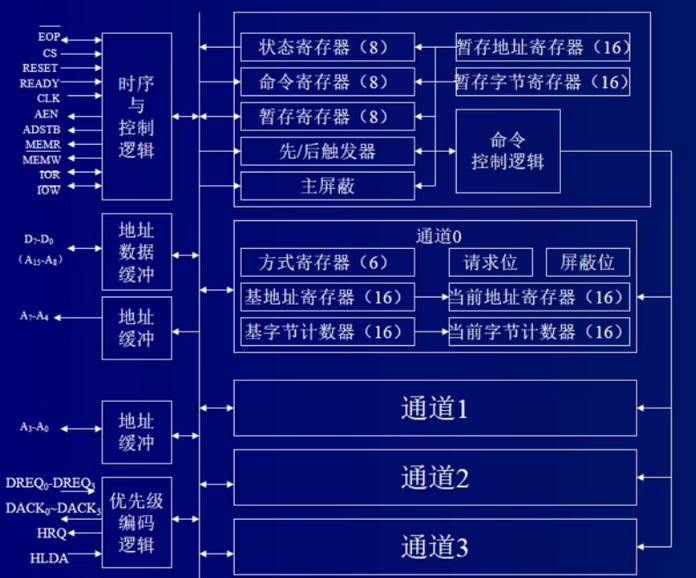

DMA控制器8237A

第三十八讲中断技术

中断的基本概念
（1）CPU执行程序时，由于发生了某种随机的事件(外部或内部)，
引起CPU暂时中断正在运行的程序，转去执行一段特殊的服务
程序，以处理该事件，该事件处理完后又返回被中断的程序
继续执行，这一过程称为中断。
（2）引入中断的原因
提高对外设请求的响应实时性。
提高了CPU的利用率
避免了CPU不断检测外设状态的过程

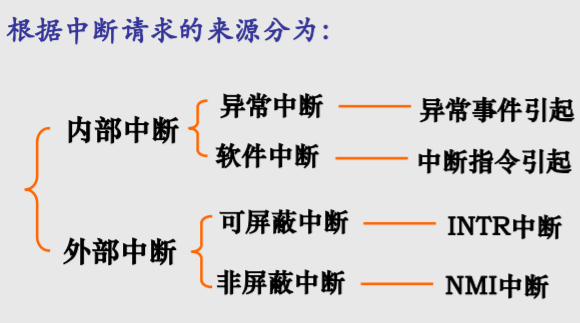

（3）中断类型

第十章可编程数字接口电路

可编程定时计数器8253

可编程并行接口8255

可编程中断控制器8259

第十一章模拟接口电路

模拟量的输入输出

D：（Digital）数字量
A：（Analog）模拟量
采样和量化

D/A转换器和A/D转换器

主要参数
（1）分辨率
输入的二进制数每+1/-1个最低有效位LSB，使输出变化的程度 , 1LSB = 1/(2^n-1)
[n：D/A转换器的字长]
（2）转换时间
（3）精度
（4）线性度
D/A转换器与微处理器的接口方法
（1）接口任务:解决数据锁存，缓冲问题
（2）特点：控制信号，无专门数据传送间隔时间，调节数据宽度
（3）接口电路结构：通用并行接口或直连
（4）D/A：数字量转换为模拟量

D/A转换器（DAC0832）NS

三种工作方式：直通方式，单缓冲方式，双缓冲方式
8位寄存器，T型电阻网络，电流型输出，不可编程
主要引脚功能：D7-D0，ILE，CS，WR1，WR2，XFER（低电平有效）

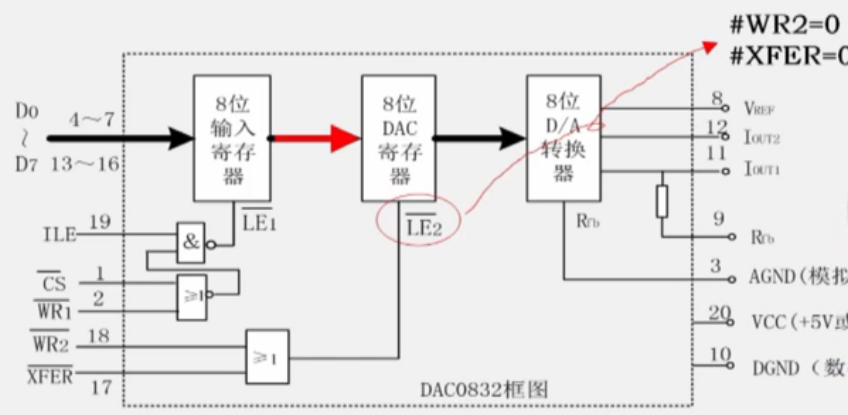

内部结构：
（1）8位输入寄存器
（2）8位DAC寄存器
（3）8位D/A转换器

A/D转换器（ADC0809）

1.特点

8通道（8路）输入
8位字长
逐位逼近型
转换时间100us
内置三态输出缓冲器

2.主要引脚功能

D7-D0：输出数据线，三态
IN0-IN7：8通道模拟输入
ADDC,ADDB,ADDA通道地址选择
Start：启动变换
ALE：通道地址锁存
EOC：转换结束状态输出
OE：输出允许
CLK：工作时钟

补充

控制信号

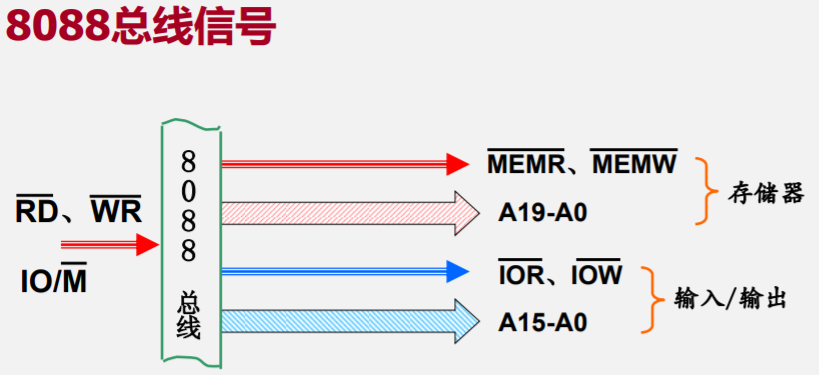

（1）M/IO=1,CPU对存储器操作，M/IO=0,CPU对I/O操作
（2）DT/R=1,CPU→【内存/（I/O）】，DT/R=0，外部→CPU
（3）8086，RD，WR低电平有效
ADC0809
（1）EOC发出中断请求
（2）CPU查询EOC状态
D/A和A/D
（1）主要参数：分辨率，转换时间，精度
数据传输方式（输入输出控制方式）
（1）程序控制方式
(1.1)无条件传送
(1.2)有条件传送（查询）
（2）中断控制方式
（3）DMA
（3.1）DMA传送方式：单元传送，块传送，请求传送
（3.2）DMAC，8237A
（3.3）DMA方式写，外设到存储器
（3.4）8237占用8个输入输出端口
（3.5）DMA控制方式中需要用到的一对联络信号是HLDA/HRQ
串行接口
（1）串行接口中，并行数据和串行数据的转换通过移位寄存器实现
（2）RS-232是串行通信标准
片选控制方式，全译码，部分译码，线译码
I/O接口有独立编址和统一编址方式
复位后段寄存器的初值为：CS=FFFFH，DS=0000H，SS=0000H，ES=0000H,其他寄存器的初值都是0，特别是CS=FFFFH，IP=0000H，因此复位后CPU从FFFF0H开始执行程序
奇地址存储体和系统数据总线高8位相连，用BHE=0作为选通信号；偶地址存储体和系统数据总线低8位相连，用A0=0作为连通信号
对准字，从偶地址开始存放字数据的存放方式（传一次，A0和BHE都有效），非对准字，从奇地址开始存放字数据的存放方式（传两次，先奇BHE后偶A0）
寻址隐含约定：
（1）直接寻址，DS
（2）寄存器寻址：DS←BX/SI/DI；SS←BP
（3）基址变址寻址：DS←BX+SI/DI ； SS：BP+SI/DI
（4）堆栈：SS←SP
（5）取指令：CS←IP

第一章 微型计算机基础概论

第一讲 关于

第二讲 微型计算机系统组成

第三讲 微机工作过程

第四讲 常用数制

第五讲 编码

第六讲 数及其运算

第七讲 基本逻辑运算和逻辑门

第八讲 基本逻辑运算及其门电路

第二章 微处理器与总线

第九讲 8088/8086微处理器

第十讲 8088的主要引线及其内部结构

第十一讲 8088CPU内部寄存器

第十二讲 实模式下的存储器寻址

第十三讲 8088 系统总线

第三章 指令系统概述

第十四讲 8088/8086指令系统

第十五讲 指令的寻址方式

第十六讲 数据传送指令

第四章 算术运算，逻辑运算与移位操作指令

第十七讲 算术运算类指令

第十八讲 逻辑运算指令

第十九讲 移位操作指令

第五章 串操作指令

第二十讲 串操作指令

第二十一讲 串传送与串比较指令

第二十二讲 串扫描指令

第二十三讲 串装入与串存储指令

第六章 程序与处理器控制指令

第二十四讲 程序控制指令

第二十五讲 处理器控制指令

第七章 汇编语言

第二十六讲 汇编语言程序设计

第二十七讲 数据定义伪代码

第二十八讲 符号与段定义相关伪指令

第二十九讲 其他伪指令

第三十讲 系统功能调用

第八章 半导体存储器

第三十一讲 半导体存储器概述

第三十二讲 微机中的存储器

第三十三讲 存储单元的编址

第三十四讲 存储器扩展技术

第九章 输入输出与中断技术

第三十五讲 输入输出技术概述

第三十六讲 简单接口芯片

第三十七讲 基本输入输出方法

DMA控制器8237A

第三十八讲 中断技术

第十章 可编程数字接口电路

可编程定时计数器8253

可编程并行接口8255

可编程中断控制器8259

第十一章 模拟接口电路

模拟量的输入输出

D/A转换器和A/D转换器

D/A转换器（DAC0832）NS

A/D转换器（ADC0809）

补充

第一章微型计算机基础概论

第一讲关于

第二讲微型计算机系统组成

第三讲微机工作过程

第四讲常用数制

第五讲编码

第六讲数及其运算

第七讲基本逻辑运算和逻辑门

第八讲基本逻辑运算及其门电路

第二章微处理器与总线

第十二讲实模式下的存储器寻址

第三章指令系统概述

第十五讲指令的寻址方式

第十六讲数据传送指令

第四章算术运算，逻辑运算与移位操作指令

第十七讲算术运算类指令

第十八讲逻辑运算指令

第十九讲移位操作指令

第五章串操作指令

第二十讲串操作指令

第二十一讲串传送与串比较指令

第二十二讲串扫描指令

第二十三讲串装入与串存储指令

第六章程序与处理器控制指令

第二十四讲程序控制指令

第二十五讲处理器控制指令

第七章汇编语言

第二十六讲汇编语言程序设计

第二十七讲数据定义伪代码

第二十八讲符号与段定义相关伪指令

第二十九讲其他伪指令

第三十讲系统功能调用

第八章半导体存储器

第三十一讲半导体存储器概述

第三十二讲微机中的存储器

第三十三讲存储单元的编址

第三十四讲存储器扩展技术

第九章输入输出与中断技术

第三十五讲输入输出技术概述

第三十六讲简单接口芯片

第三十七讲基本输入输出方法

第三十八讲中断技术

第十章可编程数字接口电路

第十一章模拟接口电路
